VBS-131 Затвордисковый поворотный
Технические характеристики
Техническое описание
Область применения
Предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования.
Рабочая среда
Вода, теплоносители, нейтральные среды (воздух, азот и др.)
Номинальный диаметр, DN
40-200 мм
Номинальное давление, PN
1.6 Мпа
Мин. температура рабочей среды, Tmin
-10°С
Макс. температура рабочей среды, Tmax
+110°С (+130°С кратковременно)
Тип присоединения
Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа
Класс герметичности
«А» по ГОСТ 9544 и ГОСТ 54808
Условия эксплуатации
УХЛ по ГОСТ 15150-69
Дополнительная информация
А
Дополнительные уплотнения штока
Б
Стандарт присоединения фланца по ISO 5211
В
Эпоксидное покрытие на внешних и внутренних поверхностях корпуса не менее 250 мкм
Г
Сферическая рабочая поверхность диска
Д
Качественное высокотемпературное уплотнение собственной разработки
Е
Внешние кольца жесткости уплотнения
Ж
Двухсоставной шток
З
Бесклеевая посадка уплотнения

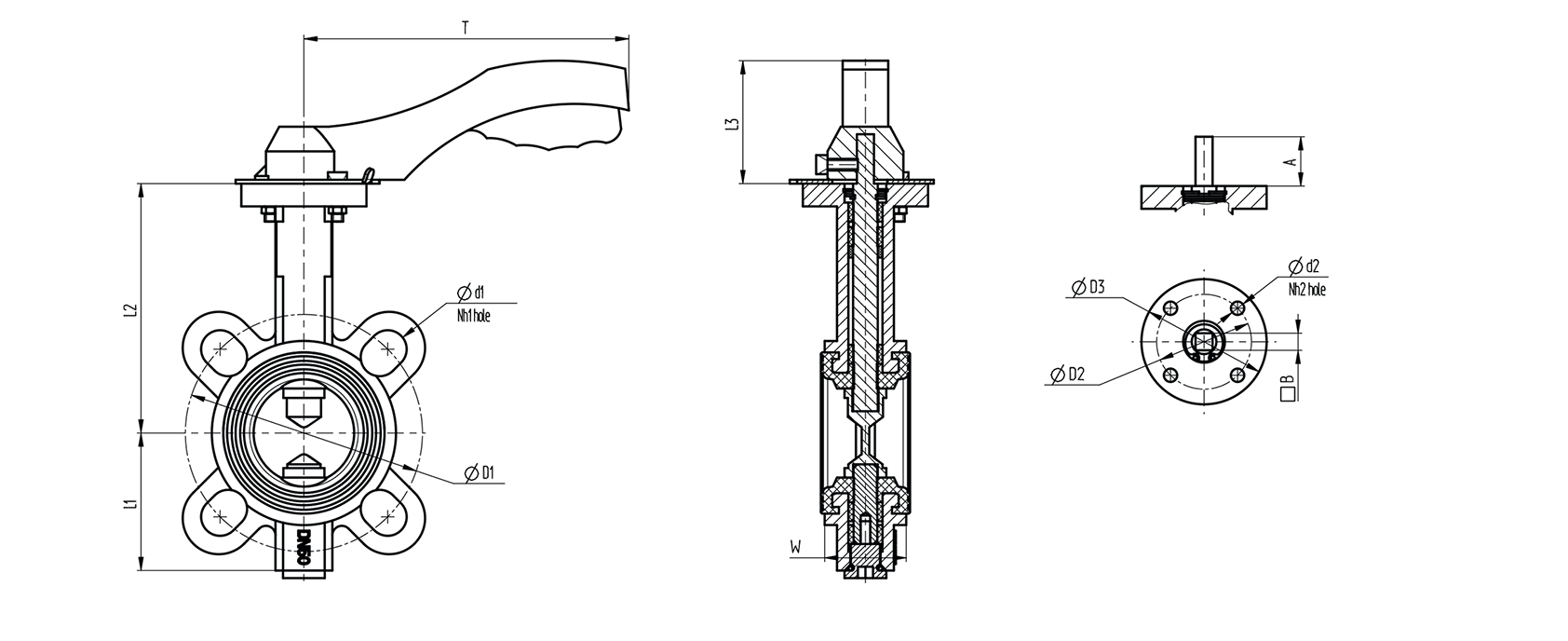

Габариты
| Диаметр, мм | L1 | L2 | A | B | W | D1 | d1 | Nh1 | Масса, кг |
| 40 | 73 | 132 | 26 | 9 | 43 | 125 | 20 | 4 | 2,422 |
| 50 | 73 | 132 | 26 | 9 | 43 | 125 | 20 | 4 | 2,432 |
| 65 | 83 | 138 | 26 | 9 | 46 | 145 | 20 | 4 | 3,022 |
| 80 | 97 | 154 | 26 | 9 | 46 | 150 | 20 | 4 | 3,222 |
| 100 | 109 | 168 | 30 | 11 | 52 | 180 | 22 | 4 | 4,873 |
| 125 | 126 | 183 | 30 | 14 | 56 | 210 | 22 | 4 | 6,365 |
| 150 | 138 | 197 | 30 | 14 | 56 | 240 | 24 | 4 | 7,365 |
| 200 | 171 | 233 | 37 | 17 | 60 | 295 | 24 | 4 | 12,312 |
| Диаметр, мм | D2 | d2 | Nh2 | D3 | T | L3 | Крут. момент, Нм* |
| 40 | 50 | 7 | 4 | 66 | 172 | 65 | 15.1 |
| 50 | 50 | 7 | 4 | 66 | 172 | 65 | 15.1 |
| 65 | 50 | 7 | 4 | 66 | 172 | 65 | 17.2 |
| 80 | 50 | 7 | 4 | 66 | 172 | 65 | 23.1 |
| 100 | 70 | 10 | 4 | 91 | 208 | 73 | 39.8 |
| 125 | 70 | 10 | 4 | 91 | 208 | 73 | 61.9 |
| 150 | 70 | 10 | 4 | 91 | 208 | 73 | 102 |
| 200 | 102 | 12 | 4 | 125 | 348 | 84 | 192 |
| * | Крутящий момент при полном перепаде давления (После длительного простоя момент "срыва" может превышать указанный в 1,5-2 раза) |
