VBS-111 Затворповоротный с редуктором
Технические характеристики
Техническое описание
Область применения
Предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования.
Рабочая среда
Вода, теплоносители, нейтральные среды (воздух, азот и др.)
Номинальный диаметр, DN
40-300 мм
Номинальное давление, PN
1.6 Мпа
Мин. температура рабочей среды, Tmin
-10°С
Макс. температура рабочей среды, Tmax
+110°С (+130°С кратковременно)
Тип присоединения
Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа.
Класс герметичности
«А» по ГОСТ 9544 и ГОСТ 54808
Условия эксплуатации
УХЛ по ГОСТ 15150-69
Дополнительная информация
А
Дополнительные уплотнения штока
Б
Стандарт присоединения фланца ISO 5211
В
Эпоксидное покрытие на внешних и внутренних поверхностях корпуса не менее 250 мкм
Г
Бесклеевая посадка уплотнения
Д
Двухсоставной шток
Е
Сферическая рабочая поверхность диска
Ж
Качественное высокотемпературное уплотнение собственной разработки
З
Внешние кольца жесткости уплотнения

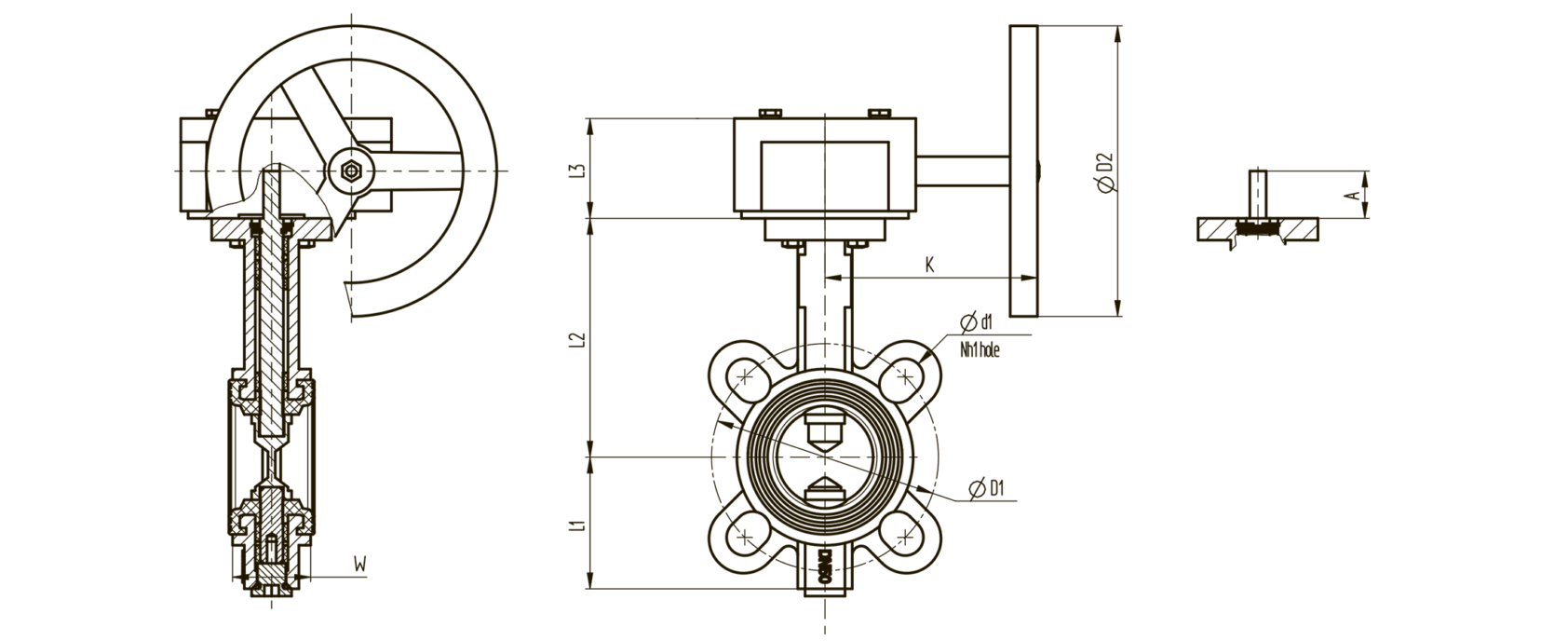

Габариты
| Диаметр, мм | L1 | L2 | A | W | D1 | d1 | Nh1 | U | K | D2 | L3 | Крут. момент, Нм* | Масса, кг |
| 40 | 73 | 132 | 26 | 43 | 125 | 20 | 4 | 24 | 117 | 160 | 55 | 13.4 | 2,472 |
| 50 | 73 | 132 | 26 | 43 | 125 | 20 | 4 | 24 | 117 | 160 | 55 | 15.1 | 2,512 |
| 65 | 83 | 138 | 26 | 46 | 145 | 20 | 4 | 24 | 117 | 160 | 55 | 17.2 | 2,952 |
| 80 | 97 | 154 | 26 | 46 | 150 | 20 | 4 | 24 | 117 | 160 | 55 | 23.1 | 3,222 |
| 100 | 109 | 168 | 30 | 52 | 180 | 22 | 4 | 24 | 117 | 160 | 55 | 39,8 | 6,978 |
| 125 | 126 | 183 | 30 | 56 | 210 | 22 | 4 | 24 | 117 | 160 | 55 | 61,9 | 8,478 |
| 150 | 138 | 197 | 30 | 56 | 240 | 24 | 4 | 24 | 117 | 160 | 55 | 102 | 9,978 |
| 200 | 171 | 233 | 37 | 60 | 295 | 24 | 4 | 30/50 | 163/169 | 265 | 71/70 | 192 | 17,500 |
| 250 | 208 | 268 | 42 | 66 | 355 | 28 | 4 | 30/50 | 163/169 | 265 | 71/70 | 323 | 23,500 |
| 300 | 235 | 304 | 42 | 77 | 410 | 28 | 4 | 30/50 | 163/169 | 265 | 71/70 | 490 |
| * | Крутящий момент при полном перепаде давления (После длительного простоя момент "срыва" может превышать указанный в 1,5-2 раза) |
