VBS-111 Затвор поворотный с электроприводом EARP-T
Технические характеристики
Техническое описание
Область применения
Предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования
Рабочая среда
Вода, теплоносители, нейтральные среды (воздух, азот и др.)
Номинальный диаметр, DN
40-80 мм
Номинальное давление, PN
1.6 Мпа
Мин. температура рабочей среды, Tmin
-10°С
Макс. температура рабочей среды, Tmax
+110°С (до 130°С кратковременно)
Тип присоединения
Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа
Класс герметичности
«А» по ГОСТ 9544 и ГОСТ 54808
Условия эксплуатации
УХЛ по ГОСТ 15150-69
Дополнительная информация
А
Дополнительные уплотнения штока
Б
Стандарт присоединения фланца ISO 5211
В
Эпоксидное покрытие на внешних и внутренних поверхностях корпуса не менее 250 мкм
Г
Бесклеевая посадка уплотнения
Д
Двухсоставной шток
Е
Сферическая рабочая поверхность диска
Ж
Качественное высокотемпературное уплотнение собственной разработки
З
Внешние кольца жесткости уплотнения

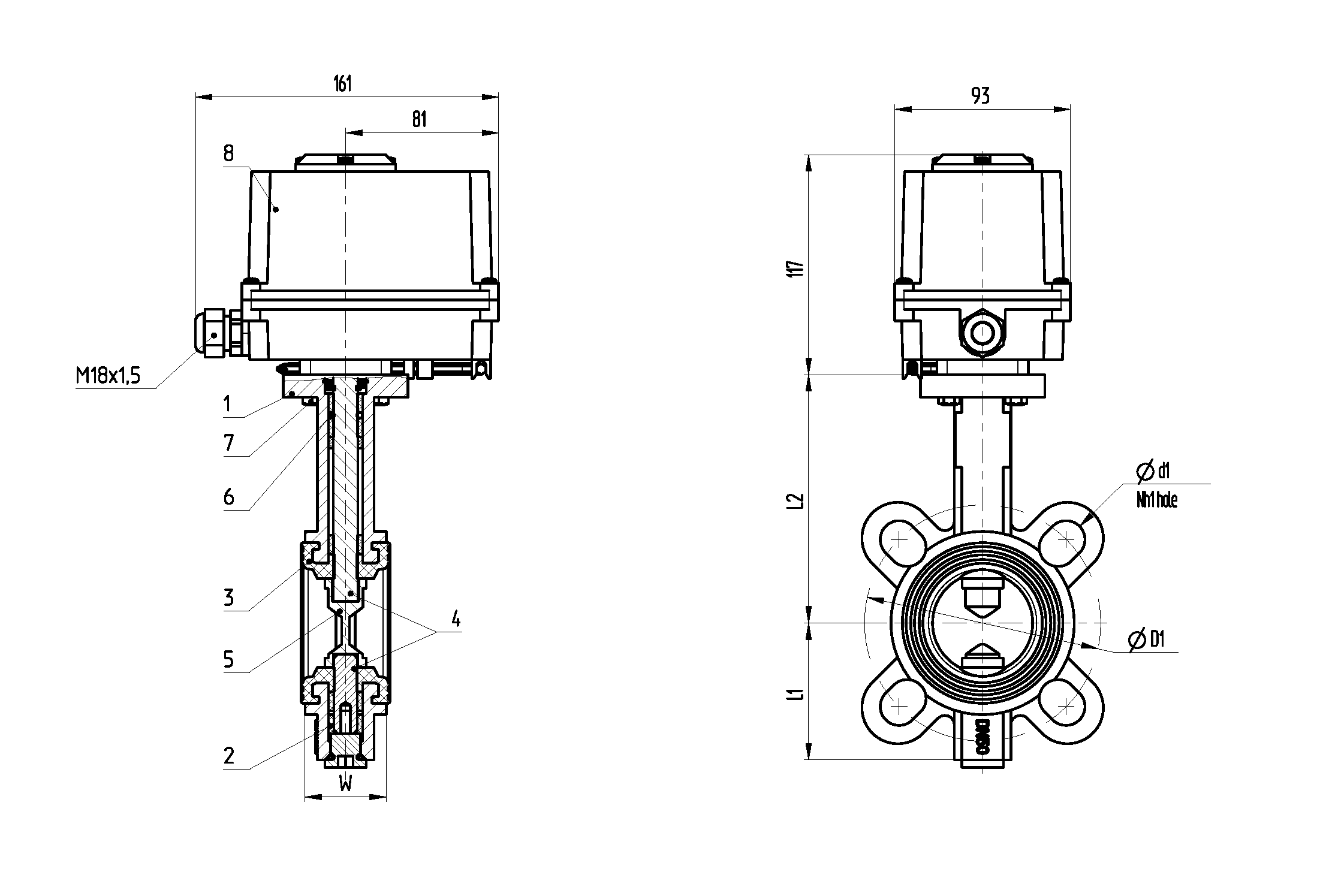

Габариты
| Диаметр, мм | L1 | L2 | W | D1 | d1 | Nh1 |
| 40 | 73 | 132 | 43 | 125 | 20 | 4 |
| 50 | 73 | 132 | 43 | 125 | 20 | 4 |
| 65 | 83 | 138 | 46 | 145 | 20 | 4 |
| 80 | 97 | 154 | 46 | 150 | 20 | 4 |
