VBS-143 Затвор поворотный с электроприводом EARP-T
Технические характеристики
Техническое описание
Область применения
Предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования.
Рабочая среда
Вода, теплоносители, нейтральные среды (воздух, азот и др.), кислоты, щелочи
Номинальный диаметр, DN
40-65 мм
Номинальное давление, PN
1,6 МПа
Мин. температура рабочей среды, Tmin
-10°С
Макс. температура рабочей среды, Tmax
+150°С (+180°С кратковременно)
Тип присоединения
Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа.
Класс герметичности
«А» по ГОСТ 9544 и ГОСТ 54808
Условия эксплуатации
УХЛ по ГОСТ 15150-69
Дополнительная информация
А
Дополнительные уплотнения штока
Б
Стандарт присоединения фланца ISO 5211
В
Эпоксидное покрытие на внешних и внутренних поверхностях корпуса не менее 250 мкм
Г
Толщина покрытия диска материалом PTFE составляет не менее 3 мм
Д
Качественное высокотемпературное уплотнение PTFE

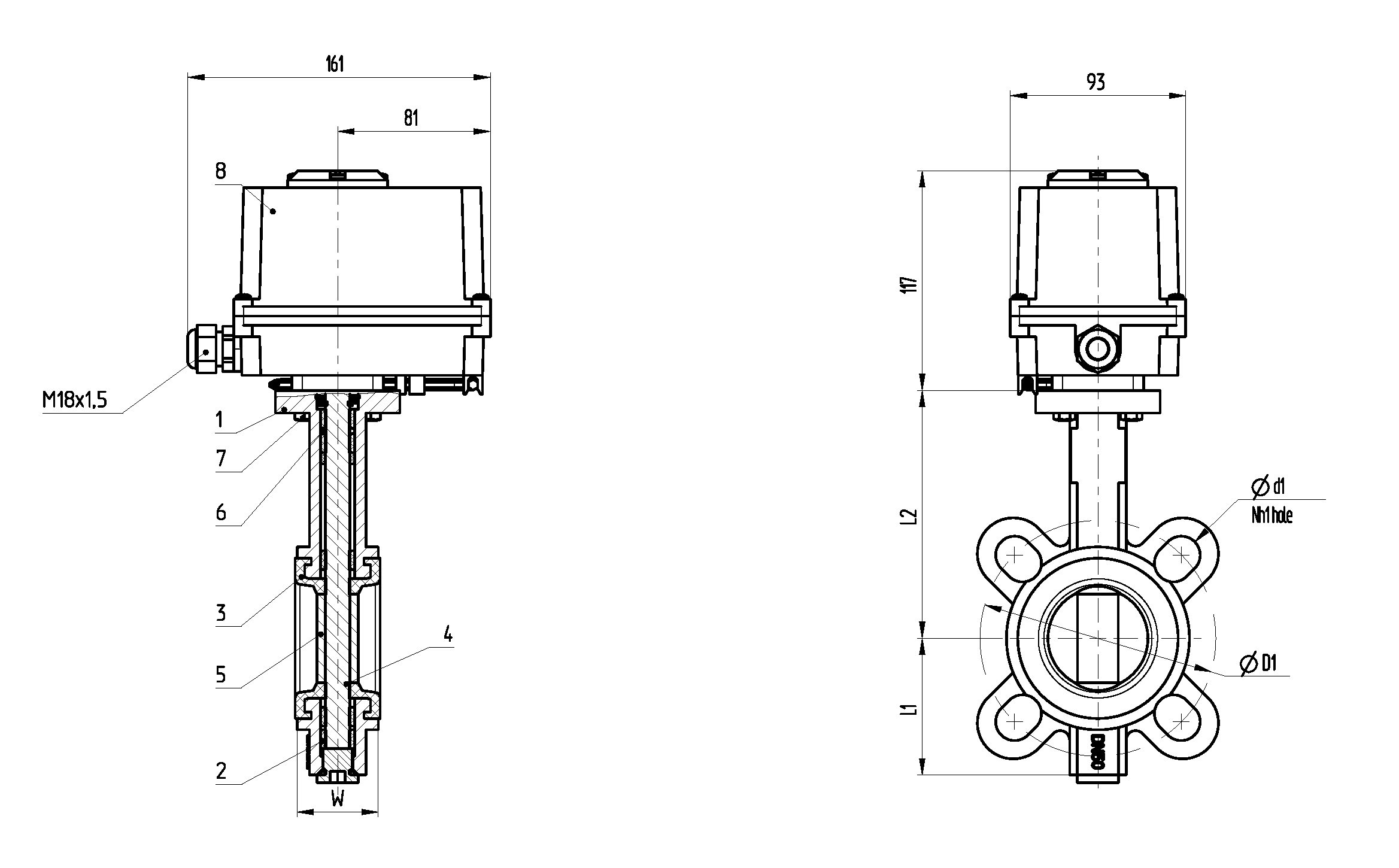

Габариты
| Диаметр, мм | L1 | L2 | W | D1 | d1 | Nh1 |
| 40 | 73 | 132 | 43 | 125 | 20 | 4 |
| 50 | 73 | 132 | 43 | 125 | 20 | 4 |
| 65 | 83 | 138 | 46 | 145 | 20 | 4 |
| 80 | 97 | 154 | 46 | 150 | 20 | 4 |
| Диаметр, мм | D2 | d2 | Nh2 | D3 | T | L3 | Крут. момент, Нм* |
| 40 | 50 | 7 | 4 | 66 | 172 | 65 | 16,6 |
| 50 | 50 | 7 | 4 | 66 | 172 | 65 | 16,6 |
| 65 | 50 | 7 | 4 | 66 | 172 | 65 | 18,9 |
| * | Крутящий момент при полном перепаде давления (После длительного простоя момент "срыва" может превышать указанный в 1,5-2 раза) |
