BV-22F Кран шаровой с электроприводом EARP-T
Технические характеристики
Техническое описание
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
Корпус крана
Нержавеющая сталь AISI 316
Шар
Нержавеющая сталь AISI 316
Уплотнение шара
PTFE
Дополнительная информация
А
Все краны оснащены монтажным фланцем установки привода по ISO 5211
Б
Фиксатор положения на рукоятке для предотвращения случайного открытия/закрытия
В
Ограничитель хода рукоятки
Г
Мягкое уплотнение седла из материала PTFE обеспечивает герметичность
Д
Материал корпуса и шара выполнены из нержавеющей стали

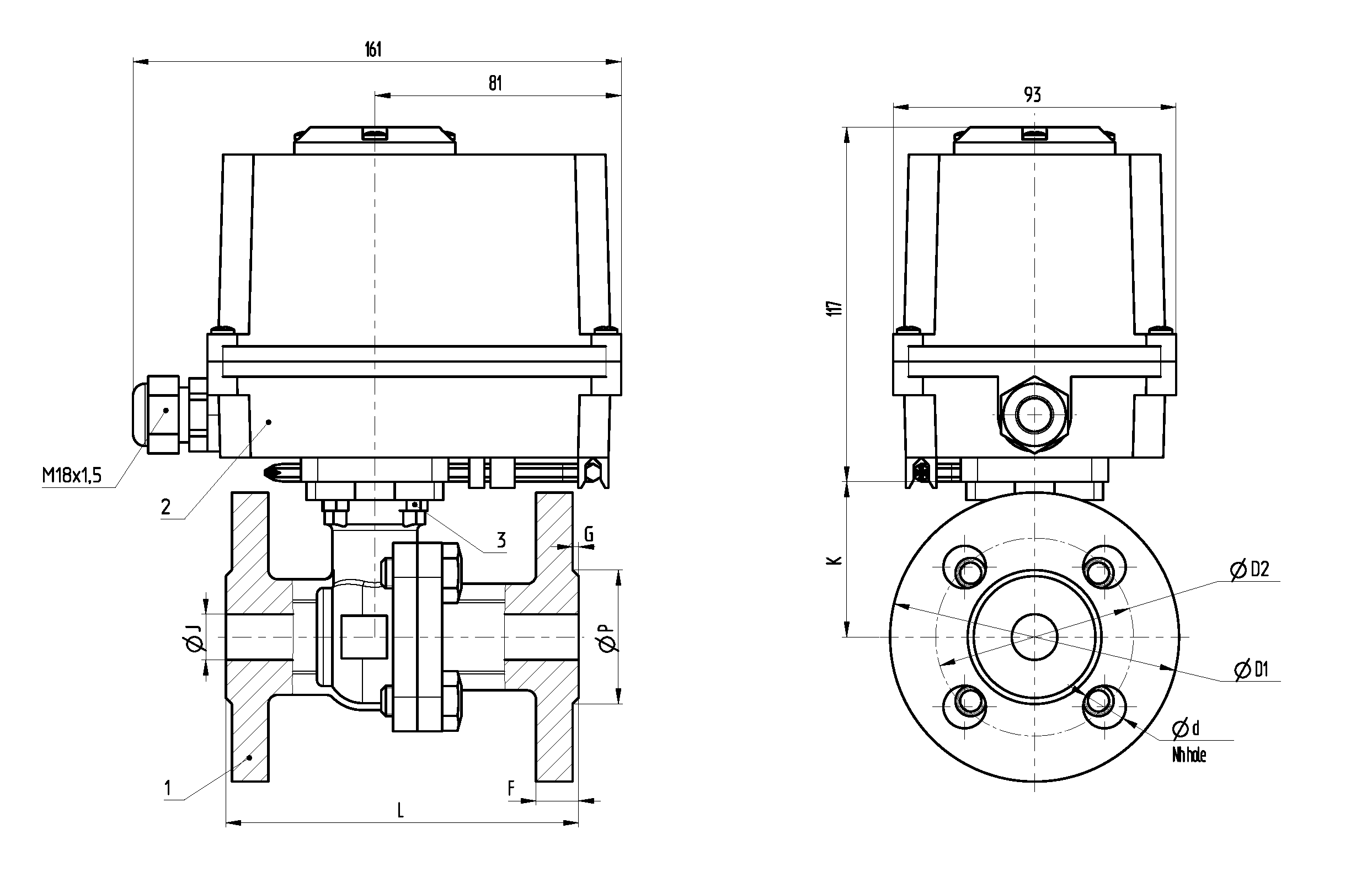

Габариты
| Размер, мм | L | J | P | F | G | K | D1 | D2 | d | Nh |
| 15 | 116 | 15 | 44 | 14 | 2 | 51 | 95 | 65 | 14 | 4 |
| 20 | 122 | 20 | 57 | 17 | 3 | 55 | 105 | 75 | 14 | 4 |
| 25 | 128 | 25 | 67 | 17 | 3 | 60 | 115 | 85 | 14 | 4 |
| 32 | 131 | 32 | 77 | 17 | 3 | 72 | 140 | 100 | 18 | 4 |
Технические характеристики
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
Корпус крана
Нержавеющая сталь AISI 316
Шар
Нержавеющая сталь AISI 316
Уплотнение шара
PTFE
