BV-22F Кран шаровой с пневмоприводом RPA
Технические характеристики
Техническое описание
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
Корпус крана
Нержавеющая сталь AISI 316
Шар
Нержавеющая сталь AISI 316
Уплотнение шара
PTFE
Дополнительная информация
А
Все краны оснащены монтажным фланцем установки привода по ISO 5211
Б
Фиксатор положения на рукоятке для предотвращения случайного открытия/закрытия
В
Ограничитель хода рукоятки
Г
Мягкое уплотнение седла из материала PTFE обеспечивает герметичность
Д
Материал корпуса и шара выполнены из нержавеющей стали

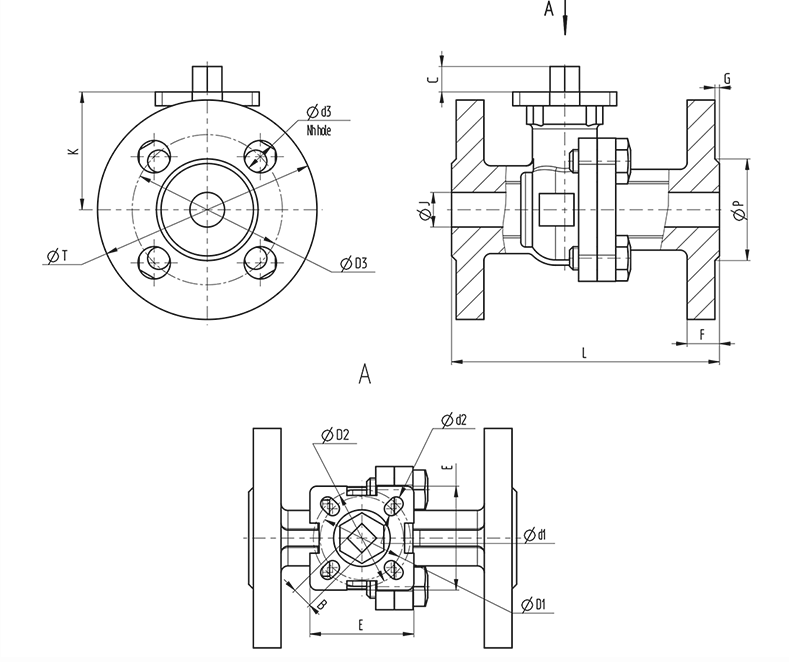

Габариты
| Размер, мм | Модель | in | L | J | P | F | G | K | D1 | D2 | d | Nh | T | H1 | Z1 | Z2 | Z3 | W |
| 15 | RPA-25 | 0,5" | 116 | 15 | 44 | 14 | 2 | 51 | 95 | 65 | 14 | 4 | 147 | 93 | 43 | 30 | 51 | 81 |
| 20 | RPA-25 | 0,75" | 122 | 20 | 57 | 17 | 3 | 55 | 105 | 75 | 14 | 4 | 147 | 93 | 43 | 30 | 51 | 81 |
| 25 | RPA-25 | 1" | 128 | 25 | 67 | 17 | 3 | 60 | 115 | 85 | 14 | 4 | 147 | 93 | 43 | 30 | 51 | 81 |
| 25 | RPA-40 | 1" | 128 | 25 | 67 | 17 | 3 | 60 | 115 | 85 | 14 | 4 | 171 | 109 | 47 | 36 | 70 | 88 |
| 32 | RPA-40 | 1,25" | 131 | 32 | 77 | 17 | 3 | 72 | 140 | 100 | 18 | 4 | 171 | 109 | 47 | 36 | 70 | 88 |
| 32 | RPA-60 | 1,25" | 131 | 32 | 77 | 17 | 3 | 72 | 140 | 100 | 18 | 4 | 180 | 120 | 53 | 42 | 78 | 98 |
| 40 | RPA-60 | 1,5" | 143 | 38 | 85 | 17 | 4 | 76 | 150 | 110 | 18 | 4 | 180 | 120 | 53 | 42 | 78 | 98 |
| 40 | RPA-90 | 1,5" | 143 | 38 | 85 | 17 | 4 | 76 | 150 | 110 | 18 | 4 | 209 | 130 | 57 | 46 | 86 | 112 |
| 40 | RPA-130 | 1,5" | 143 | 38 | 85 | 17 | 4 | 76 | 150 | 110 | 18 | 4 | 263 | 137 | 60 | 50 | 90 | 118 |
| 50 | RPA-90 | 2" | 153 | 50 | 100 | 19 | 4 | 84 | 165 | 125 | 18 | 4 | 209 | 130 | 57 | 46 | 86 | 112 |
| 50 | RPA-130 | 2" | 153 | 50 | 100 | 19 | 4 | 84 | 165 | 125 | 18 | 4 | 263 | 137 | 60 | 50 | 90 | 118 |
| 50 | RPA-190 | 2" | 153 | 50 | 100 | 19 | 4 | 84 | 165 | 125 | 18 | 4 | 268 | 155 | 64 | 58 | 104 | 130 |
| 65 | RPA-90 | 2,5" | 173 | 65 | 122 | 19 | 4 | 100 | 185 | 145 | 18 | 4 | 209 | 130 | 57 | 46 | 86 | 112 |
| 65 | RPA-130 | 2,5" | 173 | 65 | 122 | 19 | 4 | 100 | 185 | 145 | 18 | 4 | 263 | 137 | 60 | 50 | 90 | 118 |
| 65 | RPA-190 | 2,5" | 173 | 65 | 122 | 19 | 4 | 100 | 185 | 145 | 18 | 4 | 268 | 155 | 64 | 58 | 104 | 130 |
| 80 | RPA-130 | 3" | 180 | 80 | 135 | 21 | 4 | 115 | 200 | 160 | 18 | 8 | 263 | 137 | 60 | 50 | 90 | 118 |
| 80 | RPA-190 | 3" | 180 | 80 | 135 | 21 | 4 | 115 | 200 | 160 | 18 | 8 | 268 | 155 | 64 | 58 | 104 | 130 |
| 80 | RPA-300 | 3" | 180 | 80 | 135 | 21 | 4 | 115 | 200 | 160 | 18 | 8 | 304 | 187 | 75 | 68 | 121 | 152 |
| 100 | RPA-190 | 4" | 195 | 100 | 155 | 21 | 4 | 135 | 220 | 180 | 18 | 8 | 268 | 155 | 64 | 58 | 104 | 130 |
| 100 | RPA-300 | 4" | 195 | 100 | 155 | 21 | 4 | 135 | 220 | 180 | 18 | 8 | 304 | 187 | 75 | 68 | 121 | 152 |
| 100 | RPA-515 | 4" | 195 | 100 | 155 | 21 | 4 | 135 | 220 | 180 | 18 | 8 | 395 | 204 | 76 | 76 | 125 | 165 |
Технические характеристики
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
Корпус крана
Нержавеющая сталь AISI 316
Шар
Нержавеющая сталь AISI 316
Уплотнение шара
PTFE
Техническое описание
