BV-331FL Кран шаровойтрехходовой L-тип
Технические характеристики
Техническое описание
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
Корпус крана
Нержавеющая сталь AISI 304/AISI 316
Шар
Нержавеющая сталь AISI 304/AISI 316
Уплотнение шара
PTFE
Дополнительная информация
А
Все краны оснащены монтажным фланцем установки привода по ISO 5211
Б
Фиксатор положения на рукоятке для предотвращения случайного открытия/закрытия
В
Ограничитель хода рукоятки
Г
Мягкое уплотнение седла из материала PTFE обеспечивает герметичность
Д
Материал корпуса и шара выполнены из нержавеющей стали

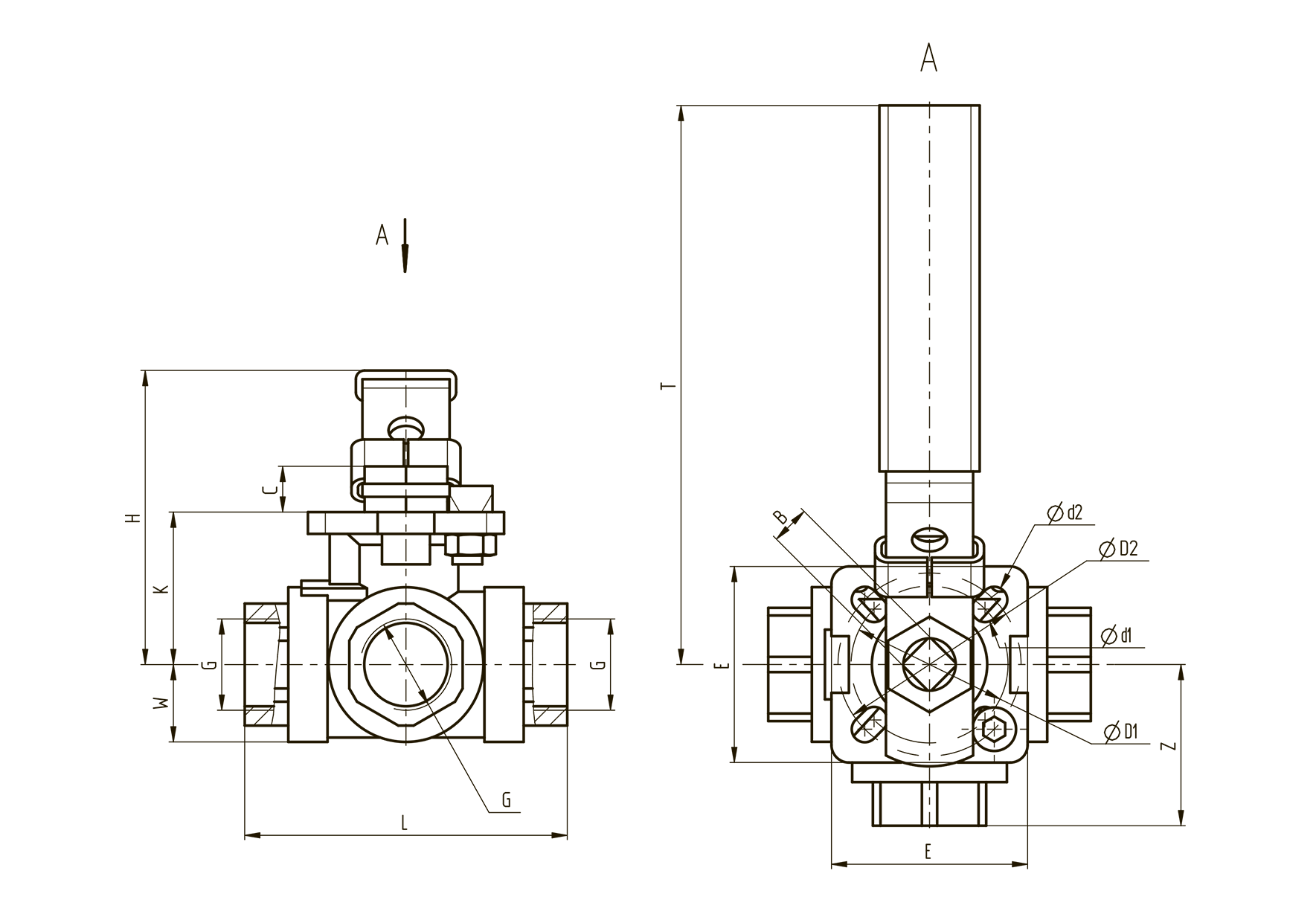

Габариты
| Диаметр, мм | B | C | D1 | D2 | d1 | d2 | E | G | L | K | Z | H | T | W | Масса, кг |
| 15 | 9 | 10,5 | 36 | 42 | 6 | 6 | 45 | G1/2" | 74 | 35 | 37 | 68 | 128 | 18 | 0,584 |
| 20 | 9 | 11,5 | 36 | 42 | 6 | 6 | 45 | G3/4" | 84 | 40 | 42 | 73 | 128 | 21 | 0,814 |
| 25 | 11 | 12 | 42 | 50 | 6 | 7 | 51 | G1" | 98 | 46 | 49 | 87 | 163 | 24 | 1,21 |
| 32 | 11 | 12 | 42 | 50 | 6 | 7 | 51 | G1 1/4" | 120 | 60 | 60 | 101 | 163 | 34 | 2,322 |
| 40 | 14 | 15 | 50 | 70 | 7 | 9 | 71 | G1 1/2" | 125 | 68 | 62.5 | 115 | 193 | 40 | 3,5 |
| 50 | 14 | 15 | 50 | 70 | 7 | 9 | 71 | G2" | 150 | 75 | 75 | 125 | 193 | 45 | 5 |
