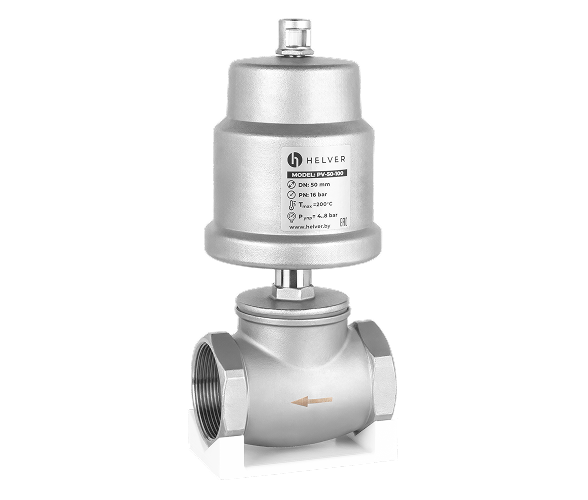

PV Клапан запорно-регулирующий резьбовой
Технические характеристики
Техническое описание
Рабочая среда
Вода, пар, воздух и другие не взрывоопасные жидкости и газы, совместимые с материалами клапана
Максимальная температура, °С
200
Минимальная температура, °С
-10
Корпус клапана
Нержавеющая сталь AISI316 (аналог CF8M, 03Х17Н14М2)
Уплотнение диска
PTFE
Уплотнение штока
PTFE
Корпус пневмопривода
Нержавеющая сталь AISI316 (аналог CF8M, 03Х17Н14М2)
Дополнительная информация
А
Пружина с большим усилием. Гарантированное закрытие клапана в том числе в аварийном режиме
Б
Визуальный индикатор положения клапана
В
Высокотемпературное уплотнение для работы со средами до 200°С
Г
Наличие ремкомплектов для обслуживания привода
Д
Наличие ремкомплектов для обслуживания клапана
Е
Быстрое присоединение привода к корпусу.Удобство обслуживания, не снимая клапан с трубопровода

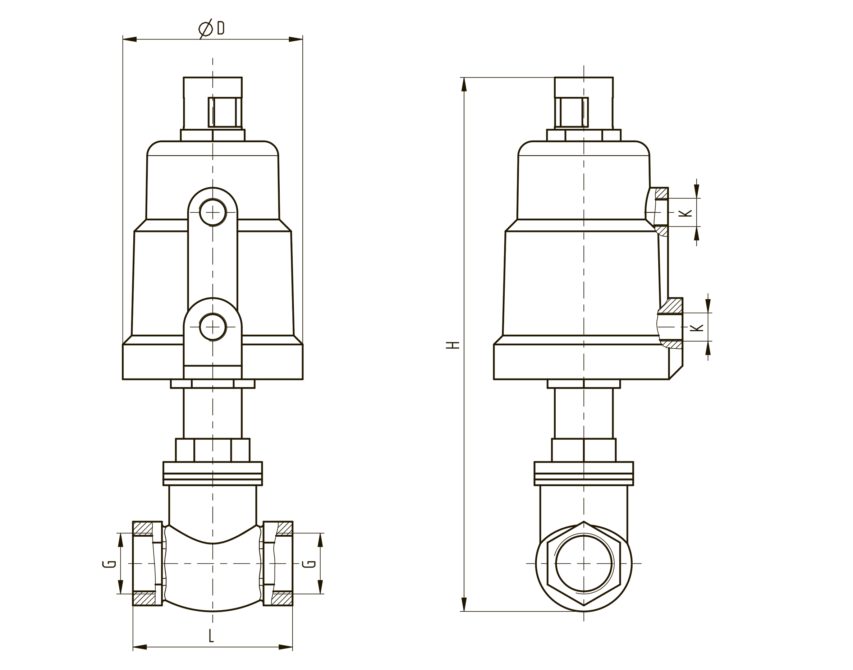

Габариты
| Размер, mm | D | L | H | G | K | Масса, кг |
| 15 | 62 | 55 | 184 | G1/2" | G1/8" | 0,83 |
| 20 | 62 | 64 | 188 | G3/4" | G1/8" | 0,916 |
| 25 | 76 | 72 | 217 | G1" | G1/8" | 1,535 |
| 32 | 95 | 85 | 223 | G1 1/4" | G1/8" | 2,073 |
| 40 | 95 | 98 | 233 | G1 1/2" | G1/8" | 2,32 |
| 50 | 110 | 112 | 263 | G2" | G1/8" | 3,5 |
| 65 | 110 | 132 | 277 | G2 1/2" | G1/8" | 5 |
