VBS-143C Затвор дисковый поворотный
Технические характеристики
Техническое описание
Рабочая среда
Вода, теплоносители, нейтральные среды (воздух, азот и др.), кислоты, щелочи
Класс герметичности
«А» по ГОСТ 9544 и ГОСТ 54808
Тип присоединения
Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,0 МПа.
Область применения
Поворотные затворы Helver VBS предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования.
Условия эксплуатации
УХЛ по ГОСТ 15150-69
Дополнительная информация
1
Корпус разборной конструкции
2
Возможность замены частей затвора ремкомплектом (Диск (нерж.+PTFE)+Седло PTFE+шток нерж. сталь)
А
Дополнительные уплотнения штока
Б
Стандарт присоединения фланца ISO 5211
В
Эпоксидное покрытие на внешних и внутренних поверхностях корпуса не менее 250 мкм
Г
Толщина покрытия диска материалом PTFE составляет не менее 3 мм
Д
Качественное высокотемпературное уплотнение PTFE

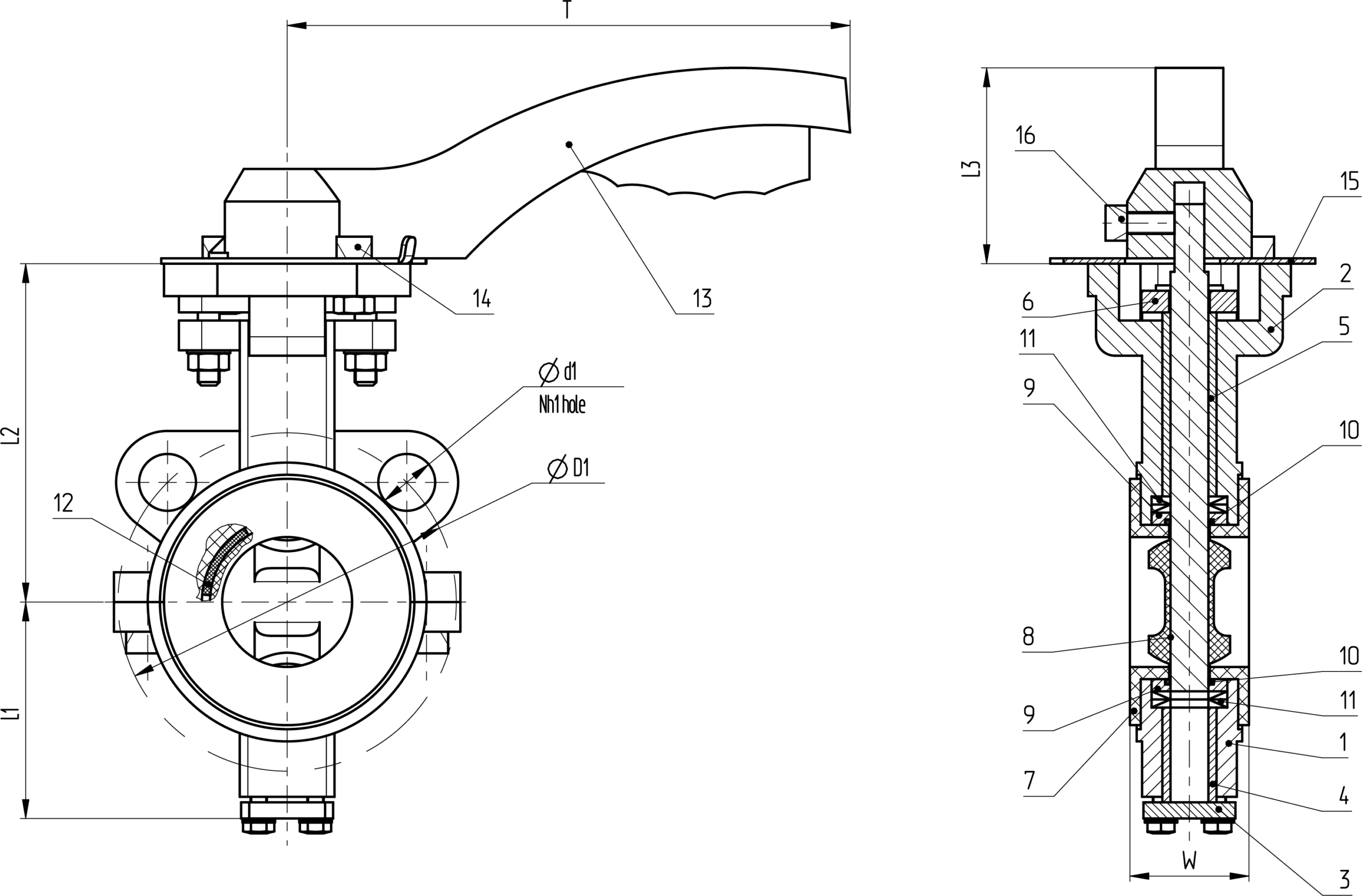

Габариты
| mm | in | L1 | L2 | W | D1 | d1 | Nh1 | T | L3 |
| 50 | 2" | 80 | 125 | 44 | 125 | 21 | 2 | 208 | 73 |
| 65 | 2,5" | 94 | 135 | 47 | 145 | 21 | 4 | 208 | 73 |
| 80 | 3" | 108 | 148 | 46 | 160 | 21 | 4 | 208 | 73 |
| 100 | 4" | 127 | 158 | 53 | 180 | 21 | 4 | 208 | 73 |
| 125 | 5" | 137 | 176 | 57 | 210 | 24 | 4 | 208 | 73 |
| 150 | 6" | 152 | 193 | 57 | 240 | 24 | 4 | 348 | 84 |
