VBS-131 Затвор поворотный с электроприводом EAR-T

Технические характеристики

Техническое описание

Область применения

Предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования.

Рабочая среда

Вода, теплоносители, нейтральные среды (воздух, азот и др.)

Номинальное давление, PN

1.6 Мпа

Диапазон размеров

DN 40-300

Напряжение электропривода

220В АС / 24В DC

Мин. температура рабочей среды, Tmin

-10°С

Макс. температура рабочей среды, Tmax

+110°С (+130°С кратковременно)

Тип присоединения

Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа

Класс герметичности

«А» по ГОСТ 9544 и ГОСТ 54808

Условия эксплуатации

УХЛ по ГОСТ 15150-69

Дополнительная информация

3D-модели преимущества Габариты Документация

Техническое описание

Скачать

Паспорт на затвор

Скачать

Паспорт на электропривод

Скачать

Декларация соответствия

Скачать

Декларация соответствия

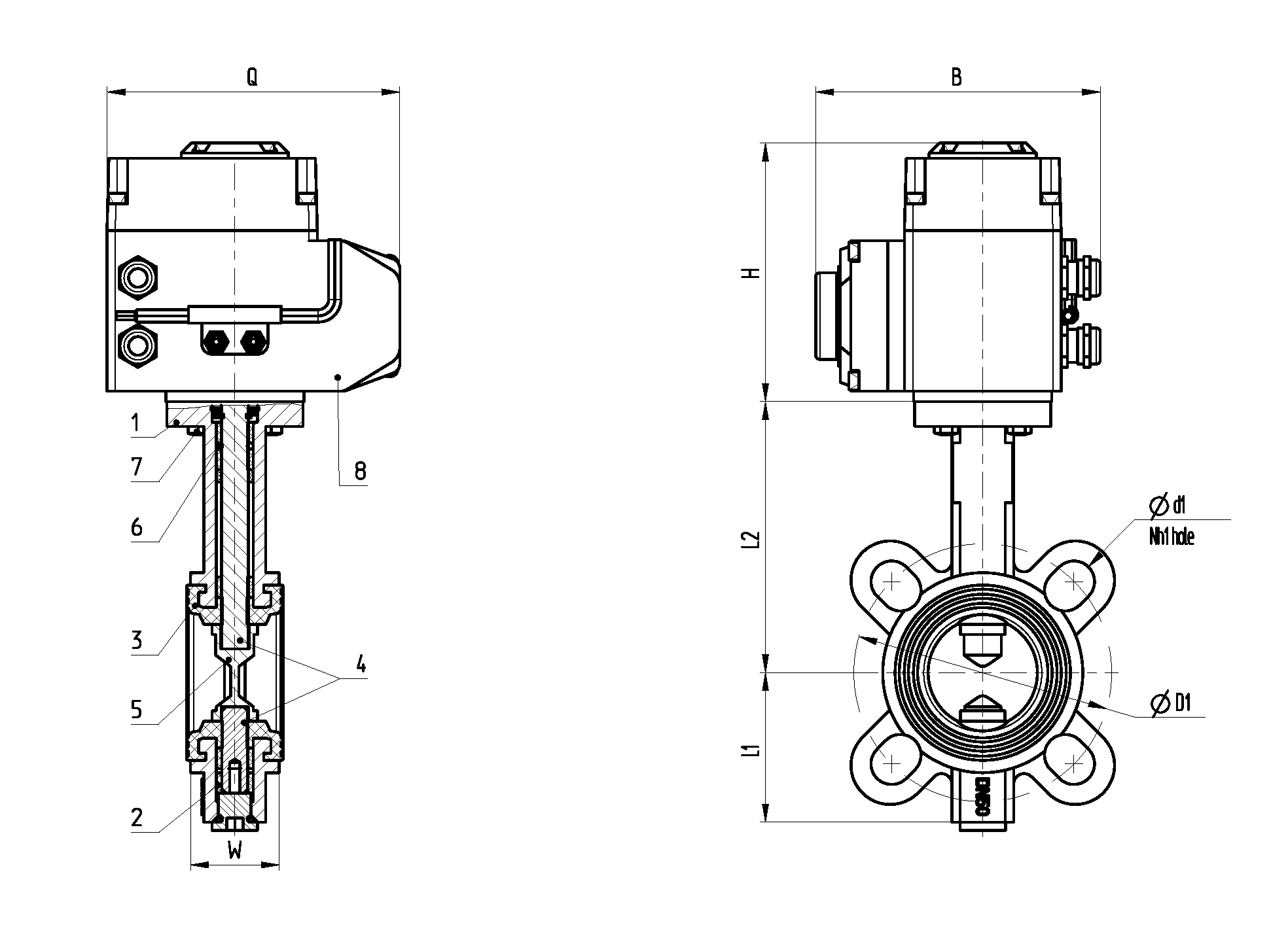

Чертеж

Взрыв-чертеж

3D Модель

Дополнительные уплотнения штока

Стандарт присоединения фланца по ISO 5211

Эпоксидное покрытие на внешних и внутренних поверхностях корпуса не менее 250 мкм

Сферическая рабочая поверхность диска

Качественное высокотемпературное уплотнение собственной разработки

Внешние кольца жесткости уплотнения

Двухсоставной шток

Бесклеевая посадка уплотнения

Габариты

Диаметр, мм	L1	L2	W	D1	d1	Nh1	H	B	Q
40	73	132	43	125	20	4	126	138	142
50	73	132	43	125	20	4	126	138	142
65	83	138	46	145	20	4	126	138	142
80	97	154	46	150	20	4	126	138	142
100	109	168	52	180	22	4	128	143	165
125	126	183	56	210	22	4	128	157	190
150	138	197	56	240	24	4	128	157	190
200	171	233	60	295	24	4	158	184	235
250	208	268	66	355	28	4	158	184	235
300	235	304	77	410	28	4	158	200	255
