VBS-143 Затвор поворотный с электроприводом EAR-T
Технические характеристики
Техническое описание
Область применения
Предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования.
Рабочая среда
Вода, теплоносители, нейтральные среды (воздух, азот и др.), кислоты, щелочи
Номинальный диаметр, DN
40-200 мм
Номинальное давление, PN
1.6 Мпа
Мин. температура рабочей среды, Tmin
-10°С
Макс. температура рабочей среды, Tmax
+150°С (+180°С кратковременно)
Тип присоединения
Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа.
Класс герметичности
«А» по ГОСТ 9544 и ГОСТ 54808
Условия эксплуатации
УХЛ по ГОСТ 15150-69
Дополнительная информация
А
Дополнительные уплотнения штока
Б
Стандарт присоединения фланца ISO 5211
В
Эпоксидное покрытие на внешних и внутренних поверхностях корпуса не менее 250 мкм
Г
Толщина покрытия диска материалом PTFE составляет не менее 3 мм
Д
Качественное высокотемпературное уплотнение PTFE

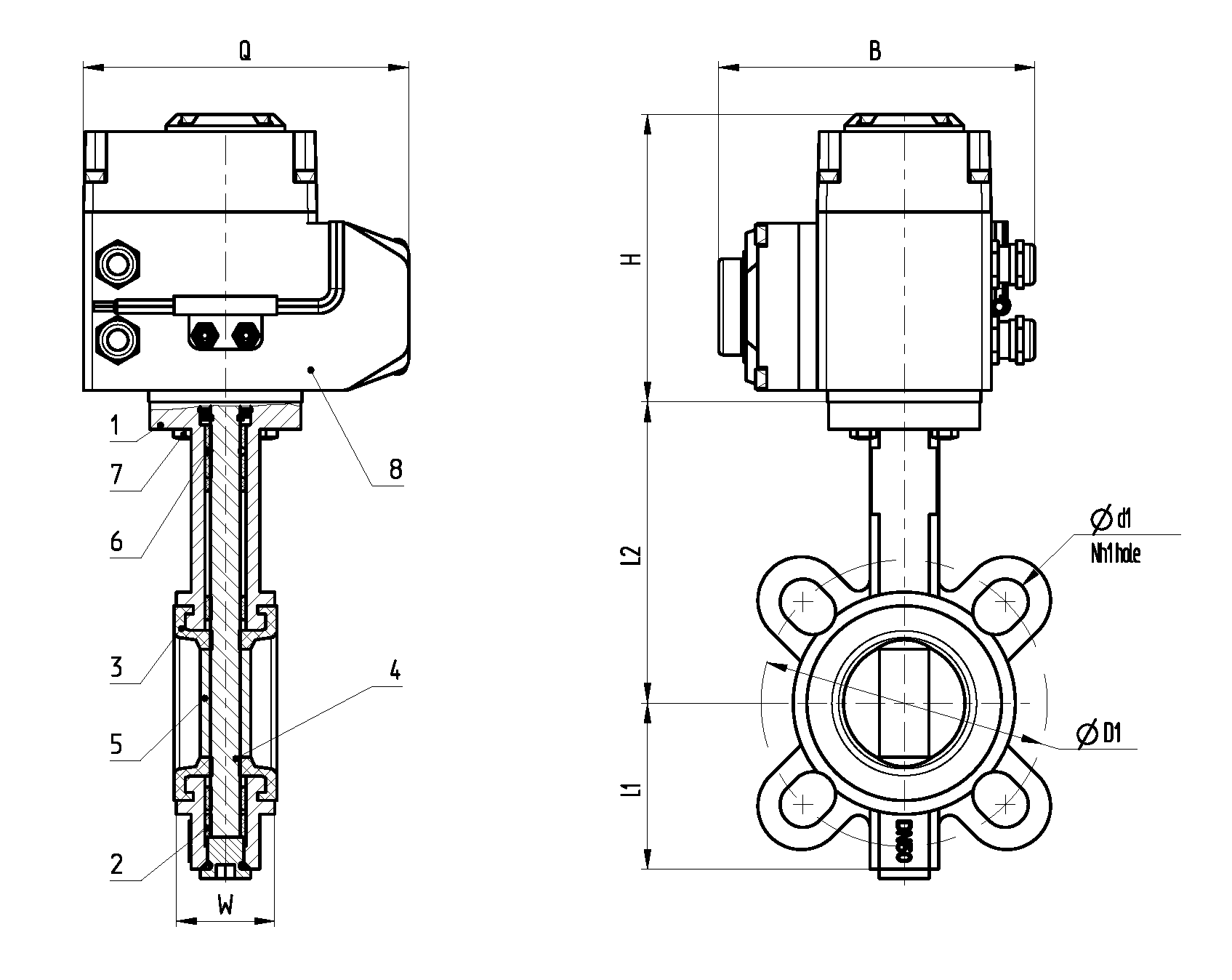

Габариты
| Диаметр, мм | L1 | L2 | W | D1 | d1 | Nh1 | H | B | Q |
| 40 | 73 | 132 | 43 | 125 | 20 | 4 | 126 | 138 | 142 |
| 50 | 73 | 132 | 43 | 125 | 20 | 4 | 126 | 138 | 142 |
| 65 | 83 | 138 | 46 | 145 | 20 | 4 | 126 | 138 | 142 |
| 80 | 97 | 154 | 46 | 150 | 20 | 4 | 126 | 138 | 142 |
| 100 | 109 | 168 | 52 | 180 | 22 | 4 | 128 | 143 | 169 |
| 125 | 126 | 183 | 56 | 210 | 22 | 4 | 128 | 157 | 190 |
| 150 | 138 | 197 | 56 | 240 | 24 | 4 | 128 | 157 | 190 |
| 200 | 171 | 233 | 60 | 295 | 24 | 4 | 158 | 184 | 235 |
