BV-331FL/FT Кран шаровой трехходовой с электроприводом EAR-T
Технические характеристики
Техническое описание
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
Пылевлагозащита
IP67
Корпус крана
Нержавеющая сталь AISI 304/AISI 316
Шар
Нержавеющая сталь AISI 304/AISI 316
Уплотнение шара
PTFE
Материал корпуса привода
Алюминевый сплав
Дополнительная информация
А
Корпус выполнен из алюминиевого сплава прошедшего анодное окисление, с полиэстровым порошковым покрытием
Б
Имеет устойчивую стойкость к коррозии, надежную герметизацию и класс защиты: IP67
В
Электродвигатель полностью закрытый асинхронный с короткозамкнутым ротором имеет компактное размещение, большой вращающий момент и маленькую инерционную силу
Г
Ручной привод используется при отсутствии напряжения, при аварийной ситуации. Дизайн ручки безопасный, надёжный, энергосберегающий. Ручка зафиксирована на корпусе привода снизу, и не мешается при эксплуатации
Д
Визуальный индикатор – надёжно встроен в центре верхней крышки, имеет выпуклый зеркальный дизайн, влагостойкий, имеет информативную панель для наблюдения
Е
Концевые выключатели – электромеханические, тип «сухой контакт», SPDT 250V/10A.Рабочее положение кулачков выставлено точно на угол 0° и 90° и при настройке не требует чрезмерных усилий
Ж
Механический ограничитель стопора регулируемый, безопасный и надёжный
З
Автоблокировка - точный червяк и червячная передача эффективно передают большой вращающий момент, обеспечивают малошумность (максимально 50 дБ)

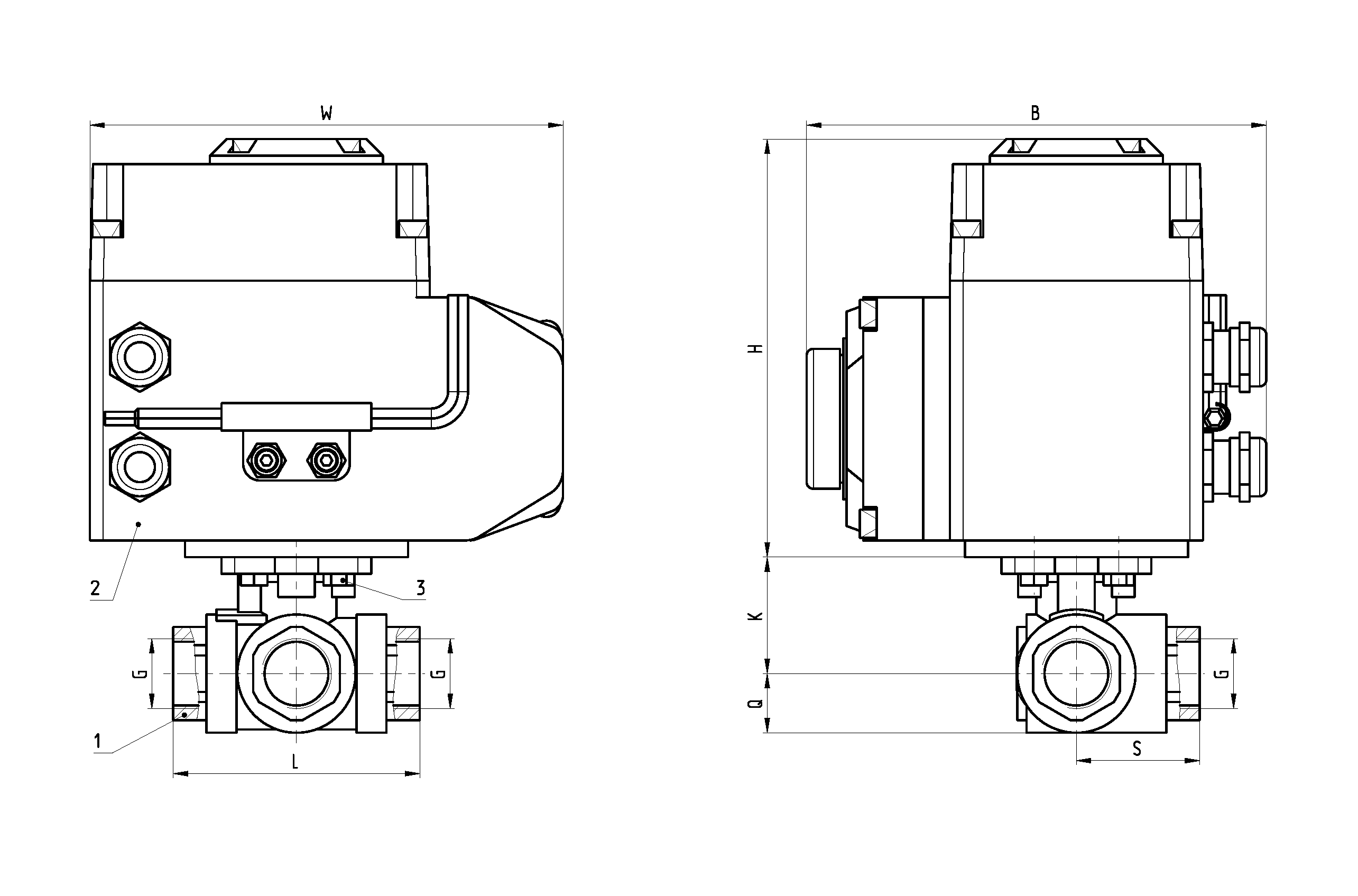

Габариты
| Размер, мм | L | G | K | Q | S | H | B | W |
| 15 | 74 | G1/2" | 35 | 18 | 37 | 126 | 138 | 142 |
| 20 | 84 | G3/4" | 40 | 21 | 42 | 126 | 138 | 142 |
| 25 | 98 | G1" | 46 | 25 | 49 | 126 | 138 | 142 |
| 32 | 120 | G1 1/ 4" | 60 | 34 | 60 | 126 | 138 | 142 |
| 40 | 125 | G1 1/2" | 68 | 40 | 62.5 | 128 | 143 | 165 |
| 50 | 150 | G2" | 75 | 45 | 75 | 128 | 157 | 190 |
