KV-131-DA Затвор шиберный с пневмоприводом двойного действия
Технические характеристики
Техническое описание
Тип привода
Пневматический двойного действия
Давление управляющего воздуха
3,5…10 бар
Условия эксплуатации
У 3.1 по ГОСТ 15150-69
Максимальное давление рабочей среды
DN50-200: 10 бар; DN250-300: 7 бар
Рабочая среда
Вода, воздух и другие среды, совместимые с материалами конструкции обратного клапана
Дополнительная информация

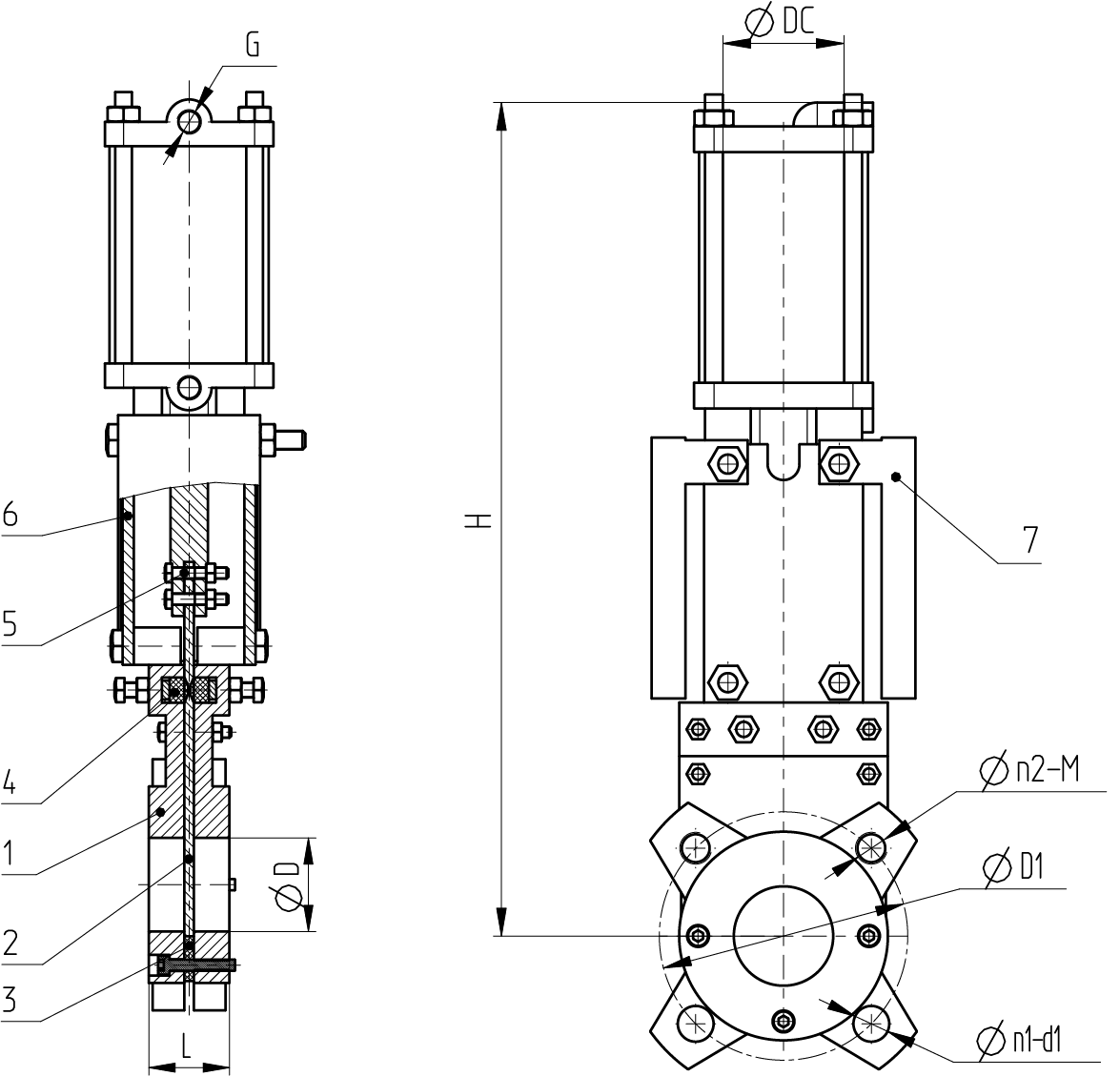

Габариты
| mm | in | D | L | H | D1 | n1-d1 | n2-M | DC | G |
| 50 | 2" | 50 | 43 | 420 | 125 | 2x18 | 2xM16 | 80 | G1/4" |
| 65 | 2,5 | 65 | 46 | 460 | 145 | 2x18 | 2xM16 | 80 | G1/4" |
| 80 | 2" | 80 | 46 | 505 | 160 | 2x18 | 2xM16 | 80 | G1/4" |
| 100 | 4" | 100 | 52 | 555 | 180 | 2x18 | 2xM16 | 100 | G1/4" |
| 125 | 5" | 125 | 56 | 630 | 210 | 2x18 | 2xM16 | 125 | G1/4" |
| 150 | 6" | 150 | 56 | 715 | 240 | 2x23 | 2xM20 | 125 | G1/4" |
| 200 | 8" | 200 | 63 | 900 | 295 | 2x23 | 2xM20 | 160 | G1/4" |
| 250 | 10" | 250 | 69 | 1050 | 350 | 2x23 | 2xM20 | 200 | G3/8" |
| 300 | 12" | 300 | 79 | 1170 | 400 | 2x23 | 2xM20 | 200 | G3/8" |
Технические характеристики
Тип привода
Пневматический двойного действия
Давление управляющего воздуха
3,5…10 бар
Условия эксплуатации
У 3.1 по ГОСТ 15150-69
Максимальное давление рабочей среды
DN50-200: 10 бар; DN250-300: 7 бар
Рабочая среда
Вода, воздух и другие среды, совместимые с материалами конструкции обратного клапана
